Giải Pháp Bôi Trơn Hợp Lưu Tinh Vi: Hệ thống Bơm Dầu Bôi Trơn Phun Sương EVO của BAOTN

Trong lĩnh vực gia công chính xác, đặc biệt là với các trục chính (spindle) tốc độ cao và các cơ cấu chuyển động đòi hỏi độ chính xác tuyệt đối, bôi trơn không chỉ là cung cấp dầu mà còn là kiểm soát lượng dầu một cách tối ưu. Bơm dầu bôi trơn phun sương EVO của thương hiệu BAOTN (Trung Quốc) là một hệ thống bôi trơn hợp lưu (Consolidated Oil Mist Lubrication System) tiên tiến, được thiết kế để vượt qua các giới hạn của bôi trơn truyền thống, mang lại hiệu suất, độ bền và tính kinh tế vượt trội.

Hệ thống EVO đại diện cho thế hệ bôi trơn sương dầu mới, nơi sương dầu không chỉ được tạo ra mà còn được kiểm soát và hợp lưu (kết tụ) chính xác tại điểm cần bôi trơn, đảm bảo lượng dầu vừa đủ, không gây lãng phí và không gây ô nhiễm môi trường làm việc.

I. Tổng Quan và Cơ chế Hoạt động Hợp lưu

Bơm dầu bôi trơn phun sương EVO hoạt động bằng cách sử dụng khí nén để tạo ra sương dầu, sau đó luồng sương này được dẫn đến bộ phận phân phối đặc biệt, nơi các hạt dầu nhỏ kết tụ lại thành giọt dầu siêu nhỏ trước khi được đưa vào ổ trục hoặc bề mặt ma sát. Quá trình “hợp lưu” này giúp tối ưu hóa kích thước hạt dầu, đảm bảo bôi trơn hiệu quả hơn so với sương dầu thông thường, đồng thời ngăn chặn hiện tượng “sương dầu lạc” ra ngoài gây ô nhiễm không khí.

Hệ thống cung cấp sự linh hoạt trong cấu hình van điện từ khí nén và công tắc áp suất:

• Van điện từ khí nén (Gas Line Solenoid Valve): Có các tùy chọn điện áp AC 220V, DC 24V và các mẫu tiêu chuẩn hoặc mẫu có van giảm áp.
• Công tắc áp suất xuất khẩu (Export pressure gauge): Bao gồm các loại tín hiệu PNP, NPN, hoặc đồng hồ áp suất cơ học.

II. Hiệu năng và Đặc điểm Nổi bật của EVO

Hệ thống Bơm dầu bôi trơn phun sương EVO được tích hợp nhiều công nghệ và tính năng tiên tiến, phù hợp với các yêu cầu vận hành liên tục và độ chính xác cao:

1. Hiệu suất Bôi trơn Đáng tin cậy

• Điều khiển bằng PLC: Hệ thống vận hành van điện từ khí nén dựa trên tín hiệu từ PLC, đảm bảo bôi trơn được đồng bộ hóa hoàn hảo với chu kỳ hoạt động của máy.
• Đảm bảo cung cấp dầu: Van điện từ khí nén được thiết kế để mở trong 2 giây, sau đó đóng lại trong 5 giây, giải phóng áp suất khí nén trong 2 giây tiếp theo. Chu trình điều áp này giúp tối ưu hóa việc tạo sương và cấp dầu.
• Công tắc áp suất dầu/khí: Hệ thống được trang bị công tắc áp suất để giám sát áp suất dầu và áp suất mạch điện, đảm bảo quá trình bôi trơn không bị gián đoạn.

2. Tính năng Bảo vệ và Cảnh báo

• Cảnh báo mức dầu thấp: Hệ thống có Cảm biến mức chất lỏng thấp (Low liquid level sensor), phát ra tín hiệu cảnh báo khi mức dầu giảm, ngăn ngừa hỏng hóc trục chính do thiếu dầu.

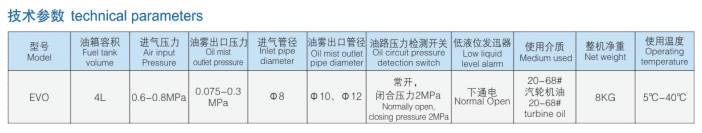

• Phù hợp với dầu bôi trơn tốc độ cao: Hệ thống sử dụng dầu bôi trơn trục chính tiêu chuẩn (ISO VG 20−68# dầu turbine), lý tưởng cho các ứng dụng tốc độ cao.
• Van giảm áp tích hợp: Có khả năng tùy chọn (trong mẫu tiêu chuẩn) để duy trì áp suất ổn định.

3. Thiết kế Bền bỉ và Chuyên nghiệp

• Bình chứa 4L: Dung tích lớn (4L) giúp kéo dài thời gian giữa các lần châm dầu, tăng tính tự động hóa.
• Vận hành nhiệt độ rộng: Hoạt động ổn định trong phạm vi nhiệt độ từ 5∘C đến 40∘C.
• Trọng lượng: 8kg (Net weight), phản ánh cấu tạo chắc chắn và các linh kiện chất lượng cao.

IV. Ứng dụng và Lợi ích Mang lại

Hệ thống Bơm dầu bôi trơn phun sương EVO được ứng dụng chủ yếu cho việc bôi trơn các bộ phận chính của máy công cụ như:

• Trục chính tốc độ cao: Cung cấp bôi trơn hợp lưu chính xác, làm mát nhẹ và kéo dài tuổi thọ ổ trục.
• Hệ thống ray dẫn hướng và vít me bi (ball screw): Đảm bảo bôi trơn ổn định, giảm ma sát và mài mòn.

Lợi ích kinh tế và kỹ thuật:

• Kiểm soát dầu tuyệt đối: Công nghệ hợp lưu đảm bảo dầu được cấp chính xác tại vị trí cần thiết, giảm lãng phí dầu và ngăn chặn ô nhiễm môi trường làm việc.
• Tăng tuổi thọ linh kiện: Bôi trơn ổn định, đặc biệt là việc giải nén khí nén sau mỗi chu kỳ, giúp hệ thống hoạt động bền bỉ và hiệu quả.
• Tích hợp dễ dàng: Khả năng giao tiếp với PLC và các tùy chọn công tắc áp suất linh hoạt cho phép EVO dễ dàng tích hợp vào hệ thống điều khiển của máy CNC.
• Giám sát thông minh: Cảnh báo mức dầu thấp và giám sát áp suất giúp người vận hành kịp thời xử lý sự cố, giảm thiểu thời gian dừng máy.

Bơm dầu bôi trơn phun sương EVO của BAOTN là một bước tiến vượt bậc trong công nghệ bôi trơn sương dầu. Với thiết kế hợp lưu tinh vi, khả năng kiểm soát áp suất và chu kỳ vượt trội, EVO không chỉ là một thiết bị mà còn là một hệ thống quản lý bôi trơn hoàn chỉnh, mang lại độ tin cậy và hiệu quả kinh tế cao nhất cho các ứng dụng bôi trơn trục chính và máy móc công nghiệp chính xác.
