Giải Pháp Bôi Trơn Trục Chính Chuyên Dụng: Bơm Dầu Bôi Trơn Phun Sương EVN của BAOTN (Trung Quốc)

Trong ngành công nghiệp gia công chính xác, đặc biệt là với các máy công cụ CNC, trục chính (Spindle) là bộ phận quan trọng nhất, quyết định tốc độ, độ chính xác và độ bền của toàn bộ quá trình sản xuất. Việc bôi trơn và làm mát cho trục chính đòi hỏi một giải pháp tinh vi, có khả năng cung cấp lượng dầu chính xác và ổn định. Bơm dầu bôi trơn phun sương EVN (Spindle oil mist lubrication pump) của thương hiệu BAOTN (Trung Quốc) chính là giải pháp chuyên biệt, được thiết kế để đáp ứng những yêu cầu khắt khe đó.

I. Tổng Quan và Nguyên Lý Hoạt Động

Bơm bôi trơn EVN là một hệ thống bôi trơn tự động sử dụng công nghệ khí nén để tạo ra sương dầu (oil mist) và đưa đến các điểm bôi trơn trên trục chính. Khác với các hệ thống tuần hoàn lớn, EVN tập trung vào việc cung cấp một lượng dầu nhỏ, liên tục và đồng đều, kết hợp với luồng khí nén để vừa bôi trơn vừa hỗ trợ làm mát nhẹ, giúp giảm thiểu sự tích tụ nhiệt độ và mài mòn.

Hệ thống hoạt động dựa trên nguyên lý cơ học chất lỏng và khí nén: dầu bôi trơn được đưa vào một buồng trộn, nơi nó được khí nén có áp suất thấp (0.3−0.8MPa) biến thành các hạt sương mịn, sau đó được dẫn qua các ống ra đến các ổ trục và bộ phận bên trong trục chính. Nguyên lý này đảm bảo dầu được phân tán đều, không gây lãng phí và không làm tăng nhiệt độ do ma sát chất lỏng quá mức.

II. Đặc Tính Kỹ Thuật Chi Tiết

Bơm EVN được chế tạo với các thông số kỹ thuật tối ưu hóa cho ứng dụng trục chính:

Thông số	Mô tả
Dung tích hiệu quả	1L
Áp suất khí nén đầu vào	0.3 – 0.8 MPa

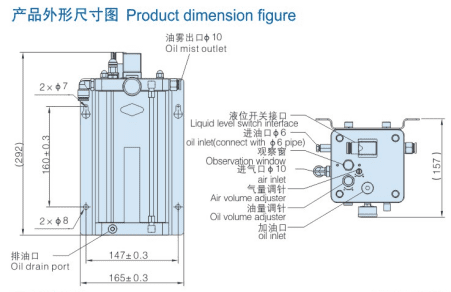

Đường kính cổng vào đầu	Ø10
Đường kính cổng vào khí	Ø6
Đường kính ống ra dầu/khí	Ø8, Ø10
Số lượng cổng ra	1-3 cổng trở lên
Độ nhớt dầu áp dụng	ISO VG 10−32cSt (ở 40∘C)
Lưu lượng tiêu thụ dầu tối đa	20 ml/min
Trọng lượng	3.5 kg
Nhiệt độ vận hành	10 – 60 độ C

Các thông số này cho thấy EVN là một hệ thống nhỏ gọn, dễ dàng lắp đặt và tích hợp vào hầu hết các máy công cụ hiện có. Lưu lượng tiêu thụ dầu thấp (20mL/phút) làm nổi bật tính kinh tế và thân thiện với môi trường của hệ thống.

III. Các Tính Năng Ưu Việt của Bơm dầu bôi trơn phun sương EVN

Hệ thống EVN được trang bị các tính năng chuyên biệt giúp tối đa hóa hiệu quả bôi trơn và an toàn vận hành:

1. Giám sát Mức Chất lỏng Đa cấp (Level Switch)

Hệ thống tích hợp công tắc mức chất lỏng thông minh với ba cấp độ theo dõi:

• Cảnh báo mức thấp (Low level alarm – 1): Khi mức dầu giảm xuống, công tắc sẽ mở (Open – 3 và 2 tắt), báo hiệu cần bổ sung dầu.
• Cảnh báo mức cao (High level alarm – 2): Khi mức dầu đạt giới hạn cao, công tắc sẽ mở (3 và 2 tắt), giúp kiểm soát việc châm dầu không bị quá mức.
• Công tắc làm việc (Working switch – 3): Khi mức dầu ở trạng thái làm việc bình thường, công tắc sẽ đóng (1 và 3 đóng, 2 và 3 đóng), đảm bảo máy chỉ hoạt động khi điều kiện dầu bôi trơn đạt chuẩn.

Chức năng này cực kỳ quan trọng đối với trục chính, nơi việc thiếu dầu có thể dẫn đến hỏng hóc nghiêm trọng và chi phí sửa chữa cao.

2. Thiết kế Chuyên dụng cho Sương dầu

• Độ nhớt phù hợp: EVN sử dụng dầu bôi trơn có độ nhớt thấp (ISO VG 10−32cSt), lý tưởng cho việc tạo sương dầu mịn và cung cấp bôi trơn chính xác cho các ổ bi tốc độ cao của trục chính.
• Áp suất khí nén thấp: Vận hành ở áp suất khí nén an toàn và hiệu quả (0.3−0.8MPa), đảm bảo việc tạo sương dầu ổn định mà không gây lãng phí năng lượng.
• Cổng quan sát (Observation hole): Cho phép người vận hành dễ dàng kiểm tra trực quan mức dầu và trạng thái của sương dầu bên trong.

3. Cấu tạo chắc chắn và Dễ dàng Bảo trì

• Bình chứa 1L: Dung tích 1L phù hợp cho việc vận hành liên tục mà không cần châm dầu quá thường xuyên, đồng thời giữ cho thiết bị nhỏ gọn.
• Cổng xả dầu (Oil drain port): Thuận tiện cho việc xả dầu cũ hoặc vệ sinh bình chứa.
• Phạm vi nhiệt độ vận hành rộng: Hoạt động ổn định trong môi trường 10∘C−60∘C.

IV. Ứng dụng và Lợi ích Mang lại

Bơm dầu bôi trơn phun sương EVN được khuyên dùng cho các ứng dụng bôi trơn trục chính của máy phay, máy tiện, trung tâm gia công CNC tốc độ cao, và bất kỳ hệ thống quay nào yêu cầu độ chính xác cao trong việc cấp dầu.

Lợi ích kinh tế và kỹ thuật:

• Tăng tuổi thọ trục chính: Việc bôi trơn bằng sương dầu liên tục, đồng đều giúp giảm ma sát và nhiệt độ, kéo dài đáng kể tuổi thọ của các ổ trục chính xác.
• Giảm chi phí vận hành: Tiêu thụ dầu cực kỳ thấp (tối đa 20mL/phuˊt) giúp tiết kiệm chi phí dầu bôi trơn.
• Độ tin cậy cao: Hệ thống giám sát mức dầu đa cấp đảm bảo máy không bao giờ hoạt động trong tình trạng thiếu dầu.
• Đảm bảo chất lượng gia công: Trục chính hoạt động ổn định, chính xác hơn nhờ sự bôi trơn tối ưu, góp phần nâng cao chất lượng sản phẩm gia công.
• Thân thiện với môi trường: Lượng dầu bôi trơn sử dụng và thải ra môi trường được giảm thiểu tối đa.

Lưu ý quan trọng: Để đảm bảo hiệu suất tốt nhất, người dùng cần chú ý chỉ sử dụng dầu bôi trơn mới, sạch, không tái chế, và áp suất tối đa không được vượt quá 1MPa.

Với thiết kế chuyên sâu cho trục chính và các tính năng kiểm soát tinh vi, Bơm dầu bôi trơn phun sương EVN của BAOTN là sự đầu tư chiến lược cho bất kỳ doanh nghiệp gia công nào muốn đạt được hiệu suất tối đa, độ bền cao và độ chính xác vượt trội cho các bộ phận quan trọng nhất của máy công cụ.
